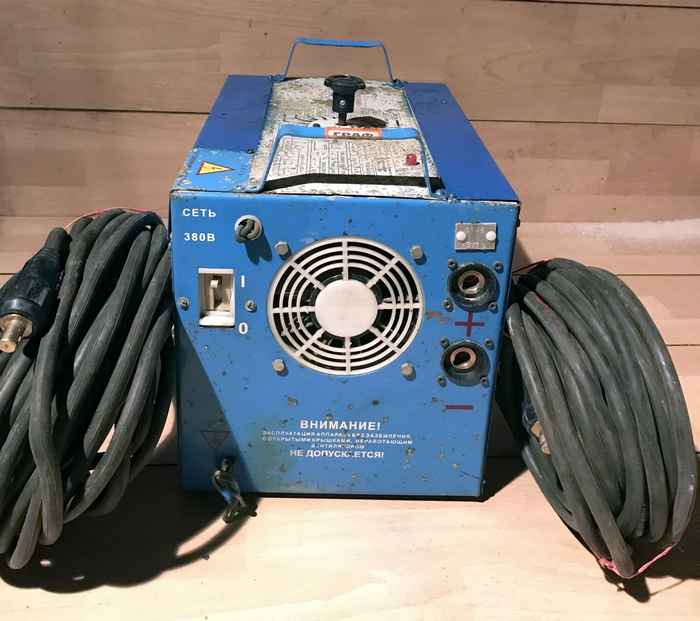

Практически каждое направление промышленного производства и, тем более, строительства не может обойтись без сварочных работ. Современные технологии позволяют сваривать металлические конструкции толщиной от нескольких микрон до нескольких метров. Качество таких работ зависит не только от мастерства сварщика и необходимого оборудования, но и от правильно выбранного электрокабеля. Выбор должен остановиться на кабельной продукции, которая полностью соответствует техническим характеристикам сварочного аппарата, для коммутации которого используются кабель марки КГ и его модификации.
Кабель КГ обладает повышенной гибкостью и стойкостью к физическим воздействиям, поэтому он применяется практически повсеместно. Вот лишь несколько сфер его применения:
- Питание различных электроинструментов;
- Подключение строительного электрооборудования: бетономешалки, электроподъёмные устройства и др.;
- Коммутация устройств для соединения с «массой» и держателей электродов сварочных аппаратов;
- Использование с электрогенераторами различных типов;
- Присоединение к сети питания промышленных и бытовых передвижных электрических приборов и механизмов.
Расшифровка литер кабеля КГ и некоторых его модификаций
К – кабель;
Г – гибкий;
Н – имеется дополнительный защитный слой, исключающий горение;
Т – «тропики», может успешно эксплуатироваться в тропическом климате при минимально допустимой температуре воздуха -10℃, стоек к появлению плесени;
тп – изоляция и оболочка из термоэластопласта;
ХЛ – предназначен для применения в условиях холодного климата с минимально допустимой температурой -60℃.
Конструкция кабеля КГ
Цифрами обозначено:
- Внешняя оболочка;
- Изоляция токонесущей жилы;
- Медная многопроволочная жила.
Модификации кабеля КГ могут иметь свои варианты конструкции. К примеру, в одножильных кабелях большого сечения отдельной изоляции жилы может не быть вовсе.
В других вариантах исполнения одна или несколько медных жил могут быть покрыты тонкой синтетической плёнкой ПЭТ-Э, применяемой в качестве дополнительной защиты жил.
Существует несколько разновидностей кабеля в зависимости от климатического исполнения. Основные различия между ними:
КГ – стандартный провод с диапазоном рабочих температур от –40℃ до +50℃;
КГ-ХЛ – модификация для холодного климата (от – 60℃ до +50℃);
КГ-Т – для тропического климата (от –10℃ до +55℃);
КГН – изделие, характеризующееся устойчивостью к воздействию масел, имеющее пожарозащитную оболочку (от –30℃ до +50℃) и предназначенное для эксплуатации в агрессивной среде.
Количество токопроводящих жил колеблется в диапазоне от 1 до 5 шт., с сечением от 1 мм2 до 240 мм2.
Характеристики марок кабеля КГ
| Марка кабеля | Число жил, шт. | Диапазон сечений жилы, кв.мм. | Наружный диаметр провода, мм |
|---|---|---|---|
| КГ | 1 | 2,5 – 240 | 6,3 – 34,8 |
| 2: 2 + 1; 3 | 1,5 – 95 | 9,2 – 43,6 | |
| КГ-Т | 4 | 1,5 –70 | 10,7 – 44,8 |
| 3 + 1 | 0,1,5 – 95 | 12,5 – 49,3 | |
| КГ-ХЛ | 5 | 1 — 70 | 11,7 – 49,4 |
В заключение добавим, что резина, из которой изготавливаются изоляционные слои кабеля КГ, является очень хорошим диэлектриком. Сопротивление изоляции КГ – не менее 50 кОм на метр. Это делает эксплуатацию данной марки кабеля надёжной и безопасной, при условии соблюдения рекомендаций производителя по его применению.
