Сегодня наш рассказ о кабеле ВВГнг(А)-LS 3х2,5 и сначала расшифруем литеры обозначающие марку этого кабеля:
В — изоляция из поливинилхлорида в которую заключён медный однопроволочный проводник;
В — внешняя оболочка кабеля из поливинилхлорида;
Г — «голый», т.е. отсутствие броневой защиты;
нг — оболочка и внутренняя изоляция жил из поливинилхлорида пониженной горючести;
А — не распространяющий горение по категории «А»;
LS — «low-smoke» пониженное дымо-газовыделение;
3 — количество однопроволочных токопроводящих жил;
2,5 — номинальное сечение медной жилы в квадратных миллиметрах.
Технические характеристики кабеля ВВГнг(А)-LS 3×1,5
| Характеристика | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 киловольт с частотой 50 герц |
| Испытательные переменное напряжение | 3 киловольта частотой 50 герц |
| Время выдержки при испытании | 10 минут |
| Длительно допустимая токовая нагрузка | 21 Ампер на воздухе, 27 Ампер в земле |
| Допустимый ток односекундного короткого замыкания | 0,17 килоампер |
| Сопротивление изоляции при 20° Цельсия, не менее | 12,3 мегаом на километр |
| Допустимая температура нагрева жил | 70° Цельсия |
| Максимальная температура нагрева жил | 90° Цельсия при перегрузке, 160° Цельсия при токе короткого замыкания |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | от - 50 до + 50° Цельсия |
| Срок службы, не менее | 30 лет с даты изготовления |

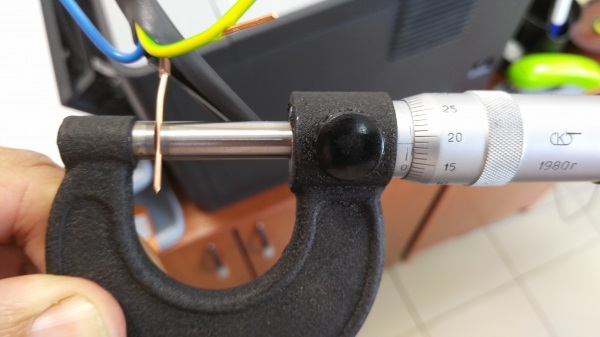

Сечение кабеля определяется измерением микрометром или штангенциркулем очищенной от изоляции токопроводящей жилы.
Полученное значение диаметра «D» делится на два получается радиус «R». Для расчёта сечения «S» воспользуемся формулой измерения площади окружности: S = πR² , где π = 3,14 — эта величина постоянная.
Для получения того же значения можно использовать формулу нахождения площади окружности по диаметру: S = π/4 х D².
Кабель ВВГнг(А)-LS 3х2,5 изготавливается в исполнении 0,66 либо 1 Киловольт. Наиболее распространённый вариант это но 0,66 Киловольт или же 660 Вольт.

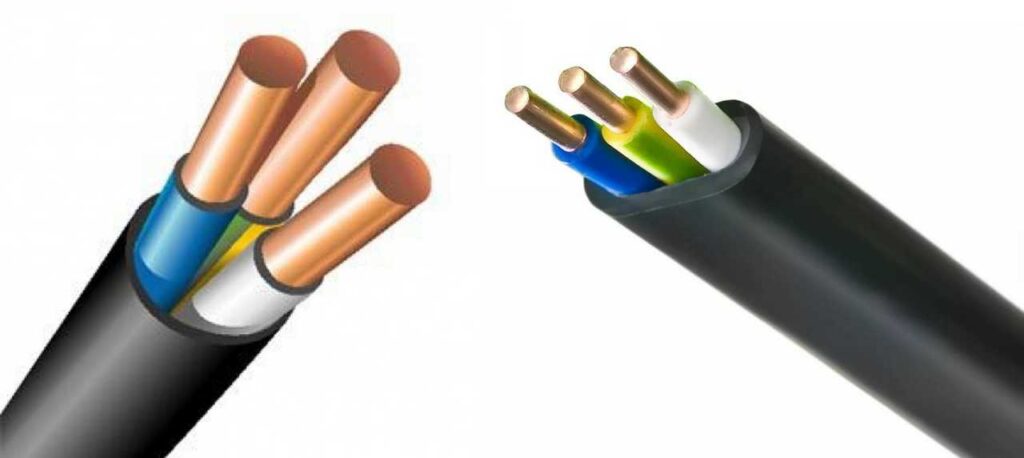

По форме поперечного среза кабель может быть плоским или круглым, такая разница никоим образом не влияет на его эксплуатационные свойства.

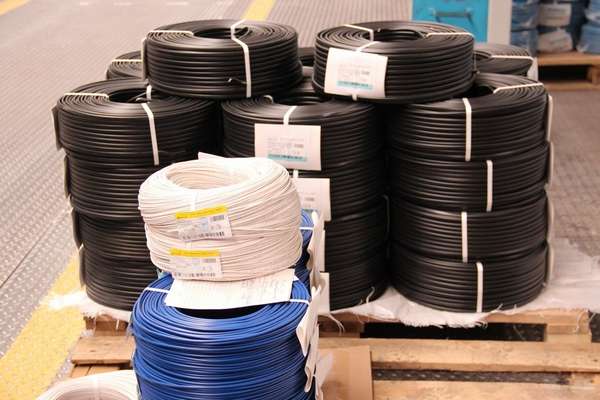

Фасуют кабель бухтами стандартной длинны от ста метров, также возможна поставка на барабанах.
Применяется такой кабель на всех объектах, где проектом заложена стационарная прокладка электрических кабелей в помещениях различной степени влажности и на специальных эстакадах. Поскольку ВВГнг(А)-LS 3х2,5 не имеет собственной дополнительной защиты, его прокладка в земляных траншеях не рекомендуется производителями.
