Для прокладки электрических сетей внутри и снаружи зданий применяется, в числе прочих, кабель ВВГ и его модификации. Это изделие отлично подходит для построения цепей переменного тока, напряжение в которых не превышает 1000 Вольт. Востребованность и распространенность ВВГ связаны с огромным разнообразием видов и возможностей применения.
Расшифровка литер и конструкция кабеля ВВГ
В – изоляция токопроводящих жил из поливинилхлорида (ПВХ);
В – внешняя изоляция кабеля из ПВХ;
Г – кабель «голый», другими словами — защитный слой в виде брони отсутствует.

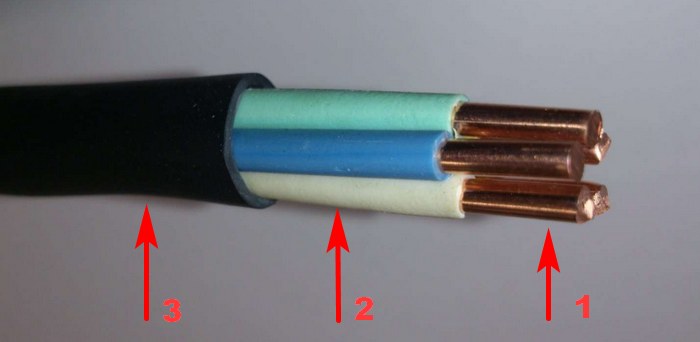

Конструкция кабеля ВВГ довольно проста:
- Медная токопроводящая жила;
- Поливинилхлоридная изоляция медных жил;
- Внешняя ПВХ-изоляция
Модификации кабеля
Для обозначения модификации кабеля к литерам ВВГ добавляют дополнительные буквенные символы:
ВВГнг – приставка «нг» указывает на то, что в ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
ВВГнг LSLTx – такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.

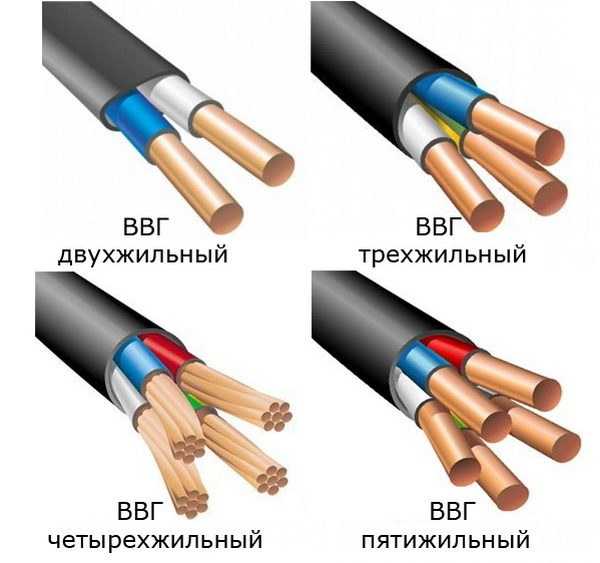

Независимо от модификации, это кабельное изделие может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм.
Кабель ВВГ активно используется при прокладке электропроводки как в жилых помещениях, так и на промышленных предприятиях. Ввиду отсутствия дополнительной внешней защиты от физических воздействий этот кабель не рекомендуется для эксплуатации вне помещений, тем не менее возможна его прокладка в трубах, металлорукавах, кабель-каналах или лотках.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальное напряжение | 600 В. |
| Диапазон температур | От –50℃ до +50℃ |
| Относительная влажность | 98 % |
| Температурный минимум при укладке | –15℃ |
| Предельно допустимая температура | +90℃ |
| Предельная длительная температура | +70℃ |
| Температурный максимум | +350℃ |
| Нагрев при коротком замыкании | +160℃ |
| Наименьший радиус | 10 диаметров кабеля |
| Срок службы | 30 лет |
