Кабель связи высокочастотный симметричный МКПпАБпШп используют для прокладки магистральных линий, для внтуризоновой прокладки, а также для соединения городских телефонных станций. МКПпАБпШп применяют как в цифровых, так и в аналоговых системах. Скорость передачи: 34,4 Мб/с (5 МГц). Кабель работает при напряжении переменного тока до 690 В.; постоянного тока до 1000 В.
Благодаря бронированию из двух стальных лент и дополнительной оболочке кабель МКПпАБпШп обладает высоким уровнем защиты. Его прокладывают вдоль железнодорожных полотен в грунтах всех категорий при отсутствии мерзлотных деформаций, без высоких растягивающих нагрузок. Укладка возможна в траншеях без дополнительной защиты даже при наличии там блуждающих токов.

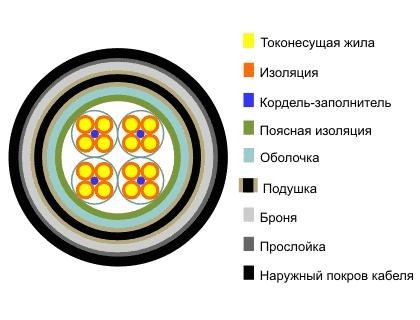

Элементы конструкции кабеля МКПпАБпШп
- Жила — мягкая медная проволока:
- Изоляция — трёхслойная полиэтиленовая: плёнка высокого давления (ПВД) — пористая смесь ПВД и ПЭ низкого давления (ПНД) — наружная крашенная плёнка ПНД;
- Звёздная четвёрка скручена из четырёх изолированных жил вокруг корделя-заполнителя;
- Сердечник — скручен из четырёх или семи звёздных четвёрок, либо из четырёх или семи звёздных четвёрок и пяти вспомогательных пар 2х0,7мм и одной вспомогательной жилы диаметром 0,7мм;
- Поясная изоляция — спирально наложенные ленты кабельной бумаги;
- Оболочка – сварная или прессованная алюминиевая трубка толщиной 1,8 мм или 2,5мм;
- Подушка битум, ленты полиэтилентерефталата (ПЭТФ);
- Шланг ПВД;
- Крепированная кабельная бумага, битум;
- Броня из стальных или оцинкованных лент;
- Прослойка битум, лента ПЭТФ;
- Наружный покров шланг из полиэтилена высокого давления.
Расшифровка литер и обозначений на примере кабеля МКПпАБпШп 7х4х1,05+5х2х0,7+1х0,7
М — Магистральный;
К — Кабель;
Пп — Изоляция из плёнко-пористого полиэтилена;
А — Алюминиевая оболочка;
Б — Броня из двух стальных лент;
п — В подушке под броней имеется защитный полиэтиленовый шланг;
Шп — Защитный покров в виде шланга из полиэтилена;
7 — количество элементарных пучков (четверок);
4 — жилы скручены в четверки;
1,05 — диаметр жилы в пучке;
5 — количество дополнительных пар;
2 — парная скрутка жил;
0,7 — диаметр жилы в пучке;
1 — дополнительная жила;
0,7 — диаметр дополнительной жилы.
Расчетная масса кабеля МКПпАБпШп 7х4х1,05+5х2х0,7+1х0,7 составляет 2100 кг/км.
Технические параметры кабеля МКПпАБпШп
| Характеристика | Значение |
|---|---|
| Температура эксплуатации | от –50℃ до +50℃ |
| Допустимая температура монтажа кабеля в зимнее время | до –10℃ |
| Растягивающее усилие при прокладке | не более 3000 Н |
| Сопротивление токопроводящих жил при температуре +20℃ | не более 21,2-55,0 Ом/км |
| Электрическое сопротивление изоляции, пересчитанное на 1 км. длинны и температуру +20℃ | не менее 12000 МОм |
| Величина монтажных изгибов | не более 15 наружных диаметров |
